Газовый котел отопления

Возможный поставщик газа:

На июль 2023 рекомендуемый поставщик газа - Еврогаз +7 968 729-46-29

Ответственность за качество газа несет поставщик.

Скан инструкции от производителя:



Коды ошибок:

От RSG:

02 - В большинстве случаев, это ошибка программного обеспечения. В соответствии с инструкцией по эксплуатации, при заправке газгольдера: котел должен быть выключен из розетки и газ перекрыт возле котла, подключение газа и включение котла производится через пятнадцать минут после заправки (причина в том, что при заправке возникает избыточное давление газа что может вызвать сбой в программном обеспечении). Вам нем необходимо выключить котел из розетки на пару минут, потом опять включить его, если это не помогло - обращайтесь в сервисный центр (телефон указан на корпусе котла).

14 - это ошибка какого то датчика на котле. Обращайтесь в сервисный центр, без помощи специалиста, здесь не обойтись (телефон указан на корпусе котла).

16 - это перегрев. Причина в том, что даже при нерабочем отоплении, при использовании горячей воды, создается косвенный нагрев контура отопления, а если все баратеи и теплые полы будут перекрыты, то циркуляция не происходит и горячая вода не отводится от котла. Откройте любую батарею или контур теплого пола задав на них температуру выше чем есть. Также циркуляция обязательно должна производится, поскольку циркуляционный насос не должен работать в холостую и он просто сгорит. Также возможно, что фильтр отопления забит, он находится в котле, информация о его чистке есть в инструкции на котел (это ен сложно сделать). Возможно забился косой фильтр (фотография и видеоинструкция по чистке ниже), на нем есть метка информационной системы для коттеджей RSG.





Регулировка теплых полов (для коттеджей начиная с 2022 года):

Регулировка тёплых полов не может быть произведена за раз, а производится постепенно и достаточно долгий промежуток времени, но делается это один раз.

Точная регулировка полов производится с использованием:

1. Краны на коллекторе и кран короткого контура. Подробная информация находится ЗДЕСЬ

2. Термостаты (полный перечень термостатов и инструкции - ЗДЕСЬ)

• На термостатах необходимо выставить правильную температуру. По умолчанию, отображаемая температура может не совпадать с действительной, отредактируйте температуру (инструкции на термостаты находятся в ОПИСАНИИ).
• На большинстве термостатов водяного тёплого пола имеется два датчика температуры (встроенный в корпус, он по центру снизу в виде выпуклости, прислонив к нему палец вы увидите как растут показания температуры) и внешний датчик (он убран в пол, для того, что бы иметь возможность регулировать температуру пола). Переключение производится в соответствии с инструкциями на термостаты.
• Если термостат управляет тёплым полом в санузле и вынесен за пределы самого санузла (это делается в двухэтажных проектах Лидер и Мечта), то он управляет электрическим тёплым полом, в этом случае вам необходимо переключить его работу по температуре пола, в противном случае он не будет работать корректно.
• В подавляющем большинстве времени термостат должен работать по температуре воздуха (встроенный датчик) и только в межсезонье или летом можно просто подогреть пол и в этом случае применяется выносной датчик. Причина такого заключается в том, что для достижения нормальной, стабильной температуры воздуха (к примеру 21-22 градуса) температура пола должна быть разной и напрямую зависит от температуры на улице (чем холоднее на улице, тем больше нужно прогревать тёплый пол и наоборот). ОШИБКА - наши покупатели иногда стремятся прогреть пол до состояния «горячий», что приводит к перерасходу топлива и высокой температуре воздуха.
• В доме могут быть неизолированные помещения, температура в которых управляется с разных термостатов. К примеру: для проектов Лидер, Мечта - два контура тёплых полов в кухне-зале и контур в коридоре, для одноэтажных проектов -  контур в коридоре и кухне-гостиной. Если один из контуров включить на максимум, то он будет прогревать воздух во всех смежных помещениях и термостаты в них не будут включаться потому что заданная температура воздуха достигнута, что приведет к тому, что часть пола будет горячей, а часть пола будет холодной. Для исключения нужно: выставить одинаковую температуру на термостатах, а в прихожей лучше включить температуру на один градус ниже чем в зале.

3. Центральный пульт управления котлом.

• Газовый котел умеет работать как по температуре воздуха и по температуре теплоносителя, переключение производится кнопкой справа от большой регулировочной шайбы (обозначена стрелкой). Если включена работа по температуре воздуха - то на дисплее будет отображаться текущая температура воздуха, если по температуре теплоносителя - то заданная температура теплоносителя.
• Работа по температуре воздуха: производится на основании показаний датчика который встроен в сам пульт. В этом случае если вы задали температуру к примеру 22 градуса, то котел будет работать пока не прогреет воздух до заданной температуры (22 градуса), после чего выключиться и включиться тогда температура опуститься до 21 градуса. Данный режим более экономичный, но менее комфортный.
• По температуре теплоносителя. В этом случае котел будет поддерживать заданную температуру теплоносителя. Это более комфортный режим, но он менее экономичный а также необходимо регулировать температуру теплоносителя: для межсезонья когда температура на улице не ниже нуля градусов - установите температуру теплоносителя на минимум 40 градусов, по мере снижения температуры на улице, температуру теплоносителя нужно увеличивать.

Регулировка системы отопления (устарело, с 2022 года):

Устарело. С начала 2022 года применяются полностью автоматически системы управления контурами отопления.

Как правильно и корректно отрегулировать отопление в Вашем коттедже.

В связи с постоянным совершенствованием системы отопления и применения электронных схем некоторые пункты устарели, они выделены СИНИМ цветом.  (На 20.01.2023 находится в стадии формирования)

Замечание №1

Коттедж — это не квартира, алгоритм работы отопления здесь совсем другой. Если в квартире идет постоянная циркуляция воды в батареях, и они постоянно горячие, то в коттедже (как правило) имеется термодатчик котла (определение №4) на котором задается необходимая температура, при достижении которой котел выключается, при снижении на -1 градус опять включается и опять прогревает до заданной температуры. В результате могут возникать моменты, когда батареи будут холодные. Периодически возникают диалоги: «батарея холодная», ответ «в доме тепло?», «да», «ну так Вам надо, что бы батареи были горячие или что бы в доме было тепло?»



Замечание №2

В квартире «настройку» отопления производят в котельной, где задают температуру теплоносителя (читай определение №1). В коттедже настройку нужно делать самостоятельно. Есть два вида настроек отопления в коттедже:

            2.1. Первичные (делается один раз, потом всё работает в автоматическом режиме): регулировка приборов отопления (читай определение №2), как кранами, так и термоголовками (читай определение №3).

            2.2. Корректировки (делаются постоянно). Изменение температуры теплоносителя (определение №2 читайте ниже) в зависимости от внешней температуры. Так к примеру, при внешней температуре выше 0 градусов - оптимальная температура теплоносителя 50 градусов, от 0 до -5 градусов 60 градусов, от -5 до -10 70 градусов от -10 до -20 80 градусов и ниже -20 85 градусов. Все цифры приблизительны и подбираются опытным путем. Вы можете не регулировать температуру теплоносителя и просто задать её в максимум, но это приводит к излишнему расходу топлива (около +15-20 процентов в год), а также не очень комфортной среде в помещениях.



Замечание №3

Как устроены теплые полы в коттеджах RSG. Теплые полы на 1-м этаже - представляют из себя трубы разложенные по полу 1-го этажа и залитые в бетон, по данным трубам циркулирует теплоноситель и нагревает бетон который и является полом. Регулировка температуры пола производится термоголовкой (определение 3). Обращаю внимание, что термоголовка прямо не регулирует температуру пола, регулировка производится косвенным образом посредствам регулировки температуры воздуха, которая напрямую зависит от температуры пола - чем горячее пол, тем температура воздуха выше и наоборот, чем холоднее пол - тем воздух будет холоднее. Также необходимо отметить, что теплые полы на 1-м этаже не имеют никакой взаимосвязи с электричеством - они водяного типа и нагреваются через котел отопления. В коттеджах RSG в санузле на 2-м этаже оборудуется теплый пол, именно в этом месте он электрический, регулировка производится специальным блоком управления и ни каких проблем никогда не вызывает.



Определение №1

Теплоноситель - жидкость, циркулирующая по системе отопления. Температура теплоносителя - температура жидкости циркулирующей по системе отопления. Чем выше температура теплоносителя, тем горячее батареи, полы и наоборот.



Определение №2

Прибор отопления - батарея или теплый пол.



Определение №3

Термоголовки - устройства устанавливаемые на приборах отопления (определение №2) для регулировки температуры в помещении. Принцип работы очень прост - при нагревании пружины находящейся внутри термоголовки, она расширяется и закрывает кран на приборе отопления прекращая тем самым циркуляцию теплоносителя в данном приборе и позволяя ему охладится. По мере охлаждения и падения температуры пружина сужается и опять открывает циркуляцию теплоносителя в приборе отопления позволяя ему нагреваться. Обращаю внимание, что термоголовка работает в зависимости от температуры воздуха в месте где она установлена никакой прямой связи с температурой теплого пола или температурой теплоносителя - нет. Воздух нагрелся, нагрелась пружина, пружина надавала на клапан, и циркуляция теплоносителя прекратилась, воздух остыл, остыла пружина, давление на клапан ослабло, он открылся, и циркуляция возобновилась, прибор отопления стал нагреваться. Также необходимо отметить, что цифры на термоголовках ОЧЕНЬ условны, к примеру цифра 3 у разных производителей и в разных условиях значить температуру от 15 до 30 градусов, так что на цифры лучше вообще не смотреть.



Определение №4

Термодатчик котла. Устройство, на котором задается температура воздуха, которая должна поддерживаться в месте размещения термодатчика. Работает это следующим образом: котел работает и греет теплоноситель до тех пор, пока не будет достигнута заданная на термодатчике температура, при достижении заданной температуры - котел отключается. Как только температура воздуха возле термодатчика опустилась ниже 1-го градуса от заданного параметра - котел включается и опять начинает греть теплоноситель. Иногда термодатчик котла имеет дополнительные функции - установка температуры теплоносителя, включение/выключение режимов горячего водоснабжения, таймеры, настройки по времени суток и иные настройки.



ПЕРЕХОДИМ К НАСТРОЙКАМ

            Мы бы рады произвести все настройки системы отопления самостоятельно, но процесс этот длительный, для этого необходимо жить в доме. Точные настройки возможно произвести при внешних температурах ниже -10 градусов и занимает это около недели. Кроме того, не следует отметать вопрос субъективности, кому-то комфортна температура 23, а кому-то и 25 мало.



Этап №1 Регулировка кранов теплых полов.

            Как устроен теплый пол - читайте в Замечании №3

            В техническом помещении, рядом с котлом отопления находится группа кранов, расположенных рядом друг с другом, эти краны открывают / закрывают циркуляцию теплоносителя по определенным контурам теплого пола (как правило в коттедже несколько контуров теплого пола, один отвечает за санузел, второй за коридор, третий - за 1й контур в кухне-зал и так далее) все контура подписаны. Обращаю внимание, что в кухне-зале несмотря на установку только одной термоголовки, имеется два контура теплых полов, а в очень больших коттеджах - до 3 контуров под отдельными термоголовками.

            Все контура теплого пола имеют разную длину трубы, и следовательно, теплоноситель будет проходить по ним разный промежуток времени. Думаю понятно, что имея два контура тёплых полов: 10 метров и 100 метров теплоноситель в 10 метровом контуре пройдет 10 раз пока в 100 метровом контуре только один раз, таким образом помещение с контуром в 10 метров нагреется существенно быстрее, чем помещение с контуров в 100 метров. А нам нужно достигнуть, что бы помещения нагревались равномерно.

            Как указано выше - на каждом контуре тёплого пола имеется кран (находится рядом с котлом отопления) которым мы можем прикрыть контур и сократить объем циркуляции теплоносителя. Так в нашем примере: на 10 метров и 100 метров, путем прикрытия крана контура на 10 метров мы можем достигнуть того, что циркуляция будет происходить равномерно, а значит и полы будут прогреваться равномерно, что нам и требуется.

            Делается это так. Краны установлены в месте возврата теплоносителя из теплых полов, то есть теплоноситель уже прошел по контуру теплого пола, потерял массу тепла. Просто трогаем руками все трубы от тёплых полов и начинаем постепенно прикрывать наиболее горячие из них (прикрывать нужно совсем немного и постепенно). Со временем нужно добиться того, что бы все контура тёплых полов были прогреты равномерно. Вот и всё.

            Необходимо отметить следующее: 1. Читайте подписи под кранами, краны могут регулировать не только теплые полы, но и батарею в техническом помещении, на складе и в других помещениях КРАНЫ ПОДПИСАНЫ. 2. В относительно теплый период (температура выше минус 10 градусов) отрегулировать краны точно не получится поскольку для прогрева не требуется много энергии и большинство кранов просто будут холодными и понять где циркуляция проходит быстрее будет невозможно. 3. Не пытайтесь отрегулировать краны сразу и точно, это невозможно, горячие краны нужно чуть-чуть прикрыть и повторно проверять можно только часа через три. Точная регулировка займет около недели.



Этап №2 Регулировка термоголовок.

2.1. На 2-м этаже, откройте все термоголовки на полную и если «жарковато», то постепенно прикрывайте термоголовки на 1-2 деления, пока не достигните желаемой температуры. Если комната не используется, можно сразу прикрыть термоголовку на половину, а потом прийти к нужным значениям (открывая или закрывая термоголовку)

2.2. В отличии от 2-го этажа, термоголовки на 1-м этаже нуждаются в более серьезной настройке. Здесь часто делают очень серьезную ошибку, на которой следует остановится подробно:

            ОШИБКА! Жители открывают термоголовки теплых полов на максимум, в результате чего полы перегреваются и начинают выделять просто огромное количество тепла, которое попадает в место расположения термодатчика котла (определение №4) котел видит, что заданная температура имеется и не включается. Так как теплые полы — это еще и огромный объем нагретого бетона такое тепловыделение может продолжаться очень длительное время (пока весь бетон не остынет). И вот пока перегретый пол выделяет накопленное тепло, термодатчик котла видит, что заданная температура имеется и котел не включается, а в комнатах на 2-м этаже батареи уже дано остыли и там становится холодно. Стоит запомнить - теплый пол не должен быть тёплым в прямом смысле этого слова, теплый пол должен быть - не холодным. При выборе температурных режимов следует отталкиваться не от температуры пола, а от температуры воздуха.

            Наиболее верным принципом регулировки термоголовок теплых полов на 1-м этаже является - установка термоголовок на 1.5-2 единицы (то есть фактически перекрытые), если стало «холодновато» то открываем термоголовку на 1-2 деления и ждем, ждать нужно долго (около 3х часов). Причина длительного ожидания проста - теплый пол очень долго прогревается (впитывает тепло), но при этом и очень долго отдает это тепло.

            Если мы удачно прошли регулировки 1 и 2 этапов, больше мы к ним и не возвращаемся в доме будет всегда комфортная атмосфера. Если нужно от случая к случаю подрегулировать температуру в комнатах - покрутите термоголовки. Теплые полы вообще рекомендую больше не трогать.



Этап №3 Периодические регулировки.

При разных температурах внешней среды, требуется разная температура теплоносителя. Об этом уже написано выше. Оптимальная температура теплоносителя для разных внешних температур просто подбирается. Замечу, что если Вы пренебрегаете данными регулировками, то может наблюдаться дискомфорт, так к примеру, при максимальной температуре теплоносителя теплые полы все равно достаточно долго будут впитывать тепло, а потом резко, много и долго начнут отдавать его, а батареи за это время уже остынут. Так что рекомендую не игнорировать данные регулировки.

Регулировки производятся либо на блоках управления котлом (совмещены с термодатчиком котла) либо на самом котле отопления.



Переключаем систему в режим работы по теплоносителю:

Газовый котел Rinai умеет работать в двух режимах:

1. По температуре воздуха – когда котел считывает температуру воздуха в месте установки блока управления и в случае если она ниже заданных параметров на один градус, то включается и прогревает дом до достижения заданного параметра. Это наиболее экономичный режим, но менее комфортный.
2. По температуре теплоносителя – когда котел поддерживает в системе заданную температуру теплоносителя. Это более комфортный режим (все помещения прогреваются равномерно), но затраты на отопление увеличиваются приблизительно на 10%, а при некорректных настройках системы, затраты на отопление могут очень существенно возрасти.

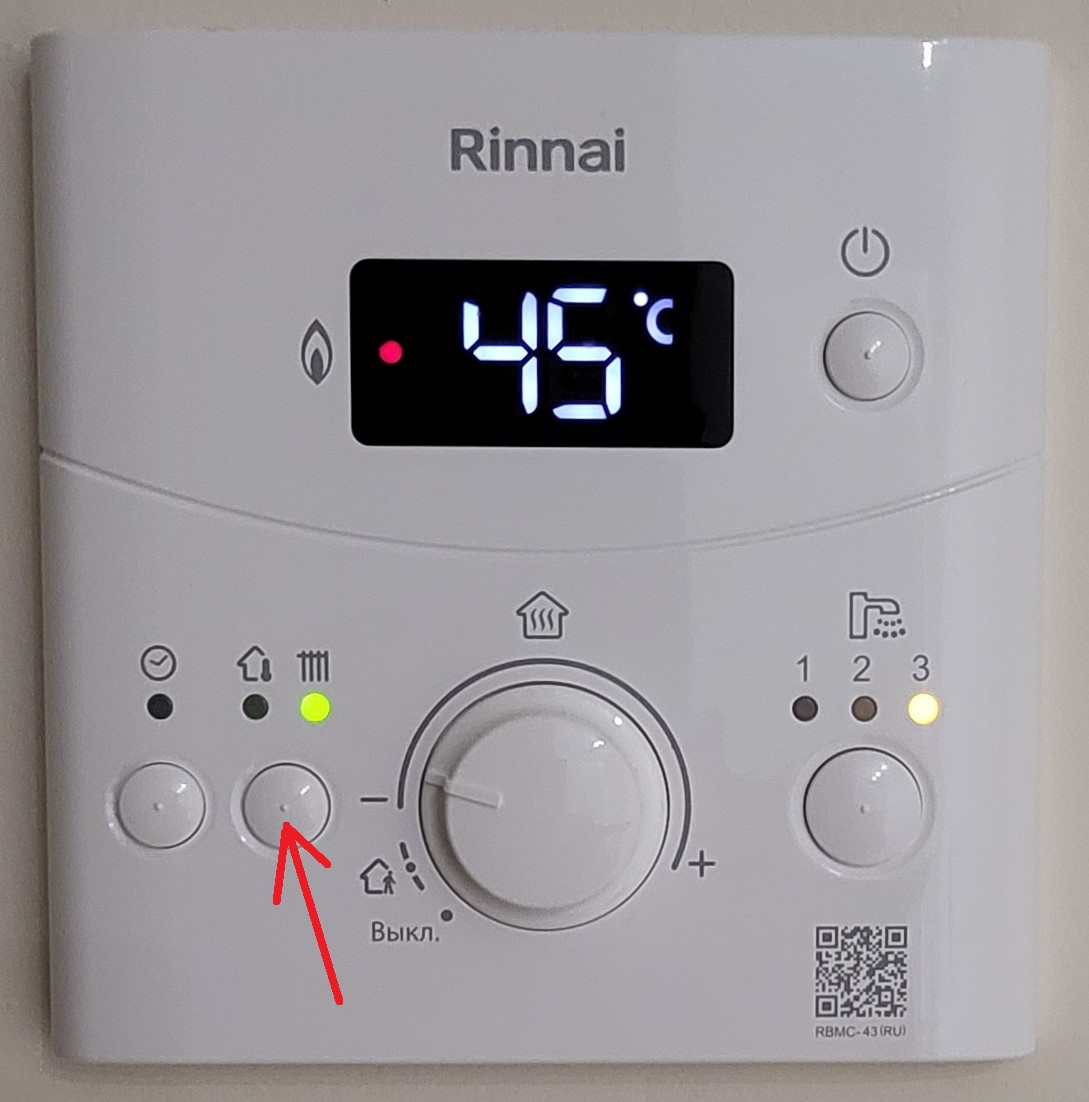

Переключение производится путем нажатия второй кнопки справа



После этого, на дисплее отображается температура теплоносителя. Задайте температуру адекватную для текущей температуры на улице. Так для незначительно холодной температуры задайте 40 градусов, при похолодании увеличивайте температуру по мере необходимости. Не следует включать высокую температуру без какой-либо необходимости, это может привести к перерасходу газа.



ВНИМАНИЕ! Важно отрегулировать термоголовки на всех приборах отопления корректно, в противном случае Вы рискуете понести большие затраты на отопление. Регулировка производится только в зимний период, когда на улице холодно, в другое время отрегулировать не удастся.

• На 1-м этаже перекройте термоголовки до минимума (приблизительно не двойку) и по истечение значительного промежутка времени (около 12 часов) немного откройте, подождите еще 6-12 часов и если температура не достаточна то, откройте еще немного и так до получения желаемой температуры.
• На 2-м этаже регулировка производится наоборот, откройте термоголовки полностью и потом закрывайте небольшим шагом, со значительными промежутками времени, до тех пор пока не получите желаемую температуру.

Вы можете значительно сэкономить на отоплении в режиме работы по теплоносителю, если будете использовать умные термоголовки и зададите на них режимы когда температура будет понижаться (к примеру Вы уехали на работу или в ночное время можно снизить температуру на 1-м этаже, так как он не используется). Настройки данных термоголовок позволяют реализовывать любые автоматические режимы работы, так к примеру Вы можете создать режим присутствия, когда все помещения будут прогреваться полностью, или отсутствия, когда будет снижаться температура или частичного отсутствия, когда часть помещений будет прогреваться полностью, а другая часть частично. Управление можно реализовывать как с использованием смартфона, так с использованием кнопок (выходите из дома, нажимаете на кнопку и температура снижется, возобновление прогрева может быть запрограммировано как по времени или путем нажатия на кнопку в смартфоне или физическую кнопку). Переоборудование на умные термоголовки доступно в любое время, вне зависимости от того, построен ли дом или нет, производится просто замена термоголовок, которая занимает 10-20 минут.  Вы можете обратится к нам для их замены.

Для работы системы требуется WiFi. Мы не занимаемся обучением работы с системой, она достаточно проста и имеет массу описаний как на нашем сайте, так и в интернет.



ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ ЦИРКУЛЯЦИОННОГО НАСОСА (только для жидкотопливного отопления)

            Это вспомогательный переключатель, применяемый для коттеджей с отоплением на жидкотопливных котлах. Переключатель находится под блоком управления котлом. В системах с отоплением газом - данная система не применяется.

            Принцип работы жидкотопливного котла Kiturami 17R - как только температура воздуха опустилась ниже заданного значения на термодатчике котла, котел включается и начинает греть воду которая находится внутри котла, по мере её прогрева котел включает циркуляционный насос (насос который гоняет теплоноситель по системе отопления), как только заданная температура на термодатчике котла достигнута, котел перестает греть воду и отключает циркуляционный насос. Такое управление циркуляционным насосом мы называем АВТОМАТИЧЕСКОЕ и на переключателе оно помечено буквой «А».

            Автоматическое управление циркуляционным насосом хоть и экономит некоторое количество электроэнергии (циркуляционный насос потребляет около 150 ватт) но является не очень комфортным. Постоянная (без отключения циркуляция) позволяет постоянно производить обмен температуры между приборами, что приводит к равномерному распределению тепла как между этажами, так и между каждым отдельным прибором отопления (определение №2).

            В данном случае наиболее логически верным было бы просто включить циркуляционный насос на постоянную работу и забыть про него, если бы не одно, НО.

            Котел Kiturami 17R применяется в коттедже не только для отопления, но и для горячего водоснабжения. Принцип работы подогрева воды - котел греет воду, находящуюся у него внутри бака, в этой воде (баке) размещена медная трубка-змеевик по которой проходит холодная вода и по мере прохождения нагревается и идет проточная горячая вода. Если циркуляционный насос включит на постоянную работу, то вся вода, нагреваемая котлом будет уходить в отопление коттеджа и следовательно горячей воды мы не получим.

            Правильным приемом использования переключателя режимов работы циркуляционного насоса является - включение в режим постоянной циркуляции, но если требуется подогреть большой объем горячей воды, то переключение его в режим автоматического управления.
